توصيات فنية فى تركيب المصاعد

المواصفات الفنية الرئيسية (Technical Specs)

1. المواصفات الفنية الرئيسية

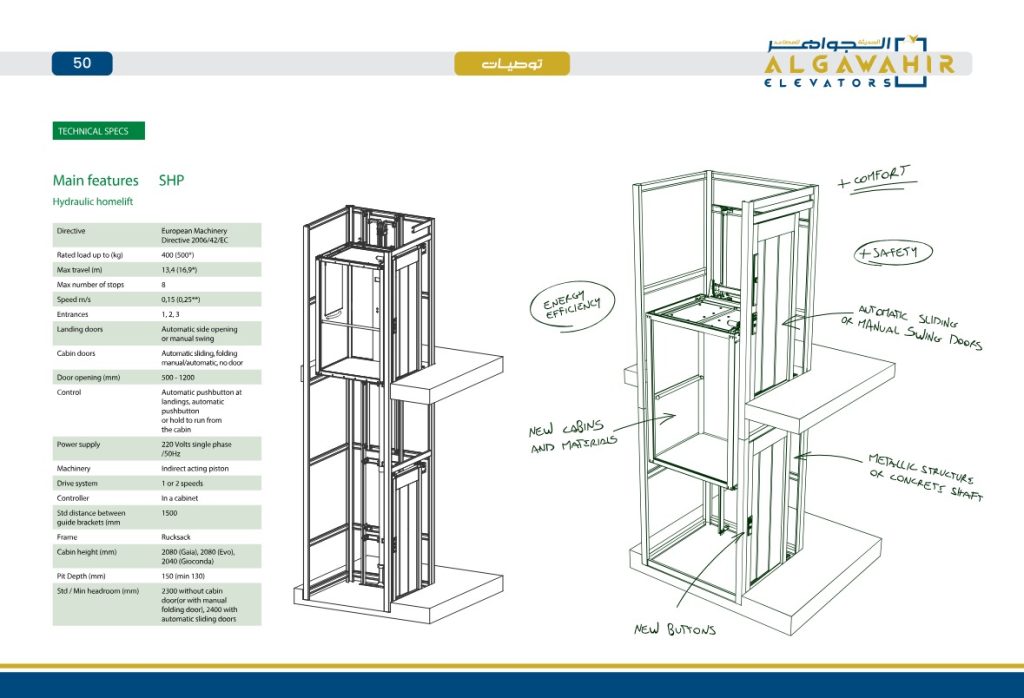

الجدول الموجود على اليسار يوضح الإمكانيات التقنية للمصعد:

الحمولة: تصل إلى 400 كجم. أقصى ارتفاع (مشوار المصعد): يصل إلى 13.4 متر (وقد يصل إلى 16.9 متر في حالات خاصة). عدد التوقفات: يمكن للمصعد التوقف في 8 طوابق كحد أقصى. السرعة: 0.15 متر في الثانية. مصدر الطاقة: يعمل بكهرباء المنزل العادية (220 فولت، فاز واحد، 50 هرتز). نظام التشغيل: مكبس هيدروليكي بتأثير غير مباشر (Indirect acting piston). فتحة الباب: تتراوح بين 500 إلى 1200 ملم. الأبعاد الإنشائية: يتطلب بئر عمقه (Pit) 150 ملم فقط، وارتفاع أخير (Headroom) يبدأ من 2300 ملم.

2. المخططات الهندسية والمميزات

توجد رسومات توضيحية (ثلاثية الأبعاد) للهيكل الخارجي والكبينة، مع ملاحظات مكتوبة بخط اليد تشير إلى مميزات التصميم:

Energy Efficiency (كفاءة الطاقة): استهلاك منخفض للكهرباء بما يتناسب مع الاستخدام المنزلي. Safety & Comfort (الأمان والراحة): التركيز على سلاسة الحركة ومعايير السلامة العالية. Automatic or Manual Doors: خيارات متنوعة للأبواب، سواء كانت أبواباً منزلقة أوتوماتيكية أو أبواباً يدوية (Swing Doors). Metallic or Concrete Shaft: يمكن تركيب المصعد داخل بئر خرساني جاهز أو ضمن هيكل معدني خاص. New Cabins and Materials: إشارة إلى توفر كبائن عصرية بمواد وخامات حديثة.

3. نوع المصعد (Rucksack Frame)

المخطط يوضح أن المصعد يستخدم إطاراً من نوع “Rucksack” (حقيبة الظهر)، وهو تصميم يتميز بأن السكك والمكبس الهيدروليكي يوضعون في جهة واحدة فقط، مما يوفر مساحة كبيرة ويسمح بأن تكون للكبينة مداخل من ثلاث جهات مختلفة (1, 2, 3 Entrances).

الخلاصة: هذا المصعد مصمم خصيصاً للمنازل والفلل التي لا تتوفر فيها مساحات كبيرة أو طاقة كهربائية عالية (3-Phase)، حيث يتميز بسهولة التركيب وقلة المتطلبات الإنشائية.
