الجواهر الحديثة للمصاعد: دليل الأبعاد والمواصفات الفنية
تلتزم “الجواهر الحديثة للمصاعد” بتقديم حلول هندسية تناسب كافة المنشآت، بدءاً من المنازل الصغيرة وصولاً إلى الأبراج والمصانع. تنقسم التوصيات الواردة في الجدول إلى عدة فئات رئيسية:
1. مصاعد الركاب (Passenger Elevators)
تتراوح السعات في هذه الفئة لتناسب الاحتياجات المختلفة، حيث يبدأ التصميم من:
- الحمولات الصغيرة: تبدأ من 4 ركاب (320 كجم)، بأبعاد كابينة (عرض 900 مم × عمق 1000 مم) وبئر مصعد (1400 مم × 1400 مم).
- الحمولات المتوسطة والعالية: تمتد لتصل إلى 21 راكباً (1600 كجم)، مما يتطلب بئراً بأبعاد (2400 مم × 2200 مم) لضمان حركة سلسة وآمنة.
2. مصاعد المباني المتخصصة وأسرة المستشفيات
تولي الجواهر الحديثة أهمية قصوى لمصاعد الخدمات الطبية، حيث تم تصميم “مصاعد الأسرة” لتكون واسعة بما يكفي لاستيعاب النقالات والمعدات الطبية:
- تصل أبعاد الكابينة في هذه الفئة إلى عرض 1800 مم وعمق 2700 مم، مع حمولات تصل إلى 2500 كجم، مما يضمن سهولة المناورة داخل المستشفيات.
3. مصاعد نقل السيارات
للمشاريع والمواقف الذكية، يقدم الجدول مواصفات ضخمة لمصاعد السيارات بحمولة تصل إلى 4000 كجم، مع مساحة كابينة شاسعة تبلغ 18 متراً مربعاً (عرض 3000 مم × عمق 6000 مم)، مما يعكس القدرة الهندسية العالية للشركة.
المكونات الإنشائية الموضحة (الرسم الفني)

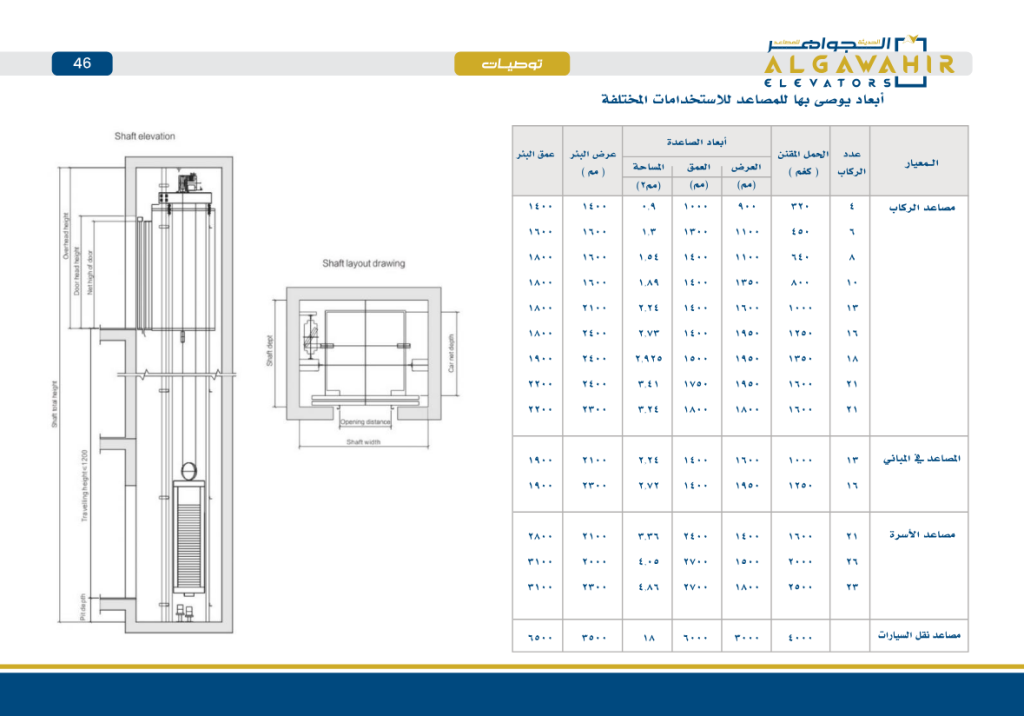

يظهر الرسم الجانبي (Shaft elevation) والتخطيطي (Shaft layout drawing) تفاصيل تقنية دقيقة تشمل:
- عمق الحفرة (Pit depth): المسافة اللازمة أسفل مستوى الطابق الأرضي لضمان سلامة الصيانة ومصدات الأمان.
- الارتفاع العلوي (Overhead height): المسافة الضرورية فوق آخر طابق لاستيعاب الماكينات وأجهزة التحكم.
- أبعاد البئر (Shaft width & depth): المساحة الصافية المطلوبة لبناء جدران المصعد وتثبيت السكك الحديدية.
خلاصة التقرير الفني
توضح هذه البيانات أن اختيار المصعد لا يعتمد فقط على الشكل الجمالي، بل هو عملية هندسية دقيقة تبدأ من دراسة الحمولة (كجم) وعدد الركاب، مروراً بتحديد أبعاد البئر المناسبة، لضمان استدامة النظام وسلامة المستخدمين.
